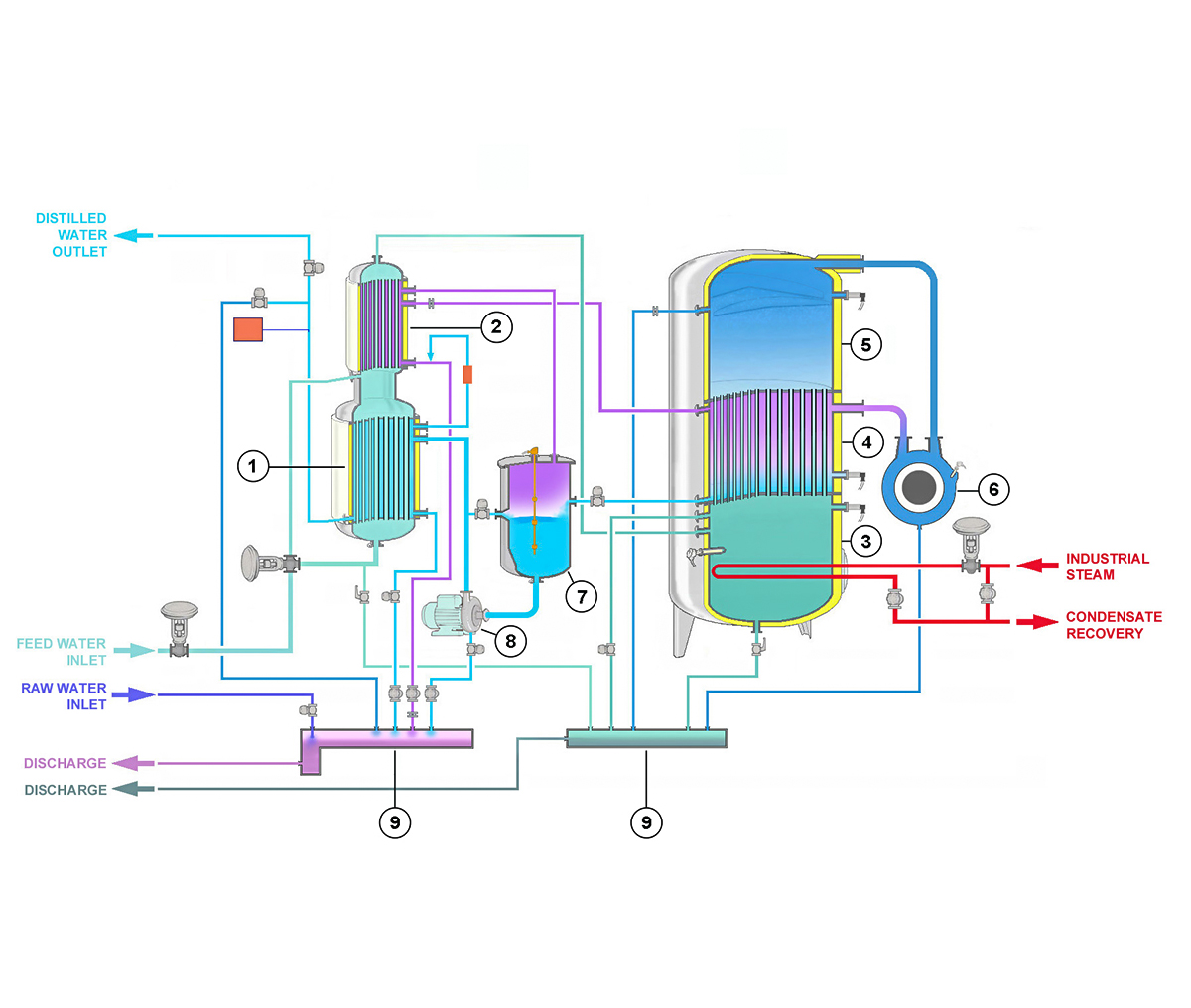

ΤΑ ΚΥΡΙΑ ΒΗΜΑΤΑ ΔΙΑΔΙΚΑΣΙΑΣ ΤΗΣ ΑΠΟΣΤΑΞΗΣ ΣΥΜΠΙΕΣΗΣ ΑΤΜΩΝ ΒΗΜΑ 1 Το νερό τροφοδοσίας εισέρχεται στον πρώτο (προαιρετικό) εναλλάκτη θερμότητας (1) (πλευρά σωλήνα) και προθερμαίνεται, ψύχοντας ταυτόχρονα WFI στη ρύθμιση θερμοκρασίας στον πίνακα χειριστή. ΒΗΜΑ 2 Ένα αυτόματο σύστημα (προαιρετικό) ρυθμίζει τη ροή τροφοδοσίας νερού που διέρχεται από τη φάση 1, ρυθμίζοντας έτσι τη θερμοκρασία WFI. ΒΗΜΑ 3 Το νερό τροφοδοσίας μπαίνει στον δεύτερο εναλλάκτη θερμότητας (2) (από την πλευρά του σωλήνα) και επιπλέον προθερμαίνεται, συμπυκνώνοντας το αέριο που παράγεται από τη διαδικασία παραγωγής WFI. ΒΗΜΑ 4 Το θερμαινόμενο νερό ρέει στη δεξαμενή (3). Η στάθμη του νερού ελέγχεται από ένα αυτόματο σύστημα, το οποίο λειτουργεί από δύο μορφοτροπείς πίεσης. Οι σωλήνες του συμπυκνωτή (4) γεμίζονται μερικώς με νερό τροφοδοσίας. ΒΗΜΑ 5 Ο θερμαντήρας (ηλεκτρικός ή/και θερμαινόμενος με ατμό) αυξάνει τη θερμοκρασία του νερού τροφοδοσίας έως τη θερμοκρασία εξάτμισης. Ο παραγόμενος καθαρός ατμός καταλαμβάνει τον θόλο (5). Ένα αυτόματο σύστημα ρυθμίζει τη θερμική εισαγωγή του συστήματος θέρμανσης, προκειμένου να διατηρείται η πίεση στον θόλο στην τιμή ρύθμισης. ΒΗΜΑ 6 Ένας φυσητήρας (6) απορροφά τον καθαρό ατμό που υπάρχει στον θόλο (5) συμπιέζοντάς τον στην πλευρά του κελύφους του συμπυκνωτή. ΒΗΜΑ 7 Ο καθαρός ατμός συμπυκνώνεται στην πλευρά του κελύφους του συμπυκνωτή (δημιουργώντας WFI) αποδίδοντας ενέργεια στο νερό τροφοδοσίας που περιέχεται στους σωλήνες του συμπυκνωτή, το οποίο τώρα εξατμίζεται, δημιουργώντας άλλο καθαρό ατμό. ΒΗΜΑ 8 Το παραγόμενο WFI βγαίνει από τον συμπυκνωτή και ρέει στη δεξαμενή ανακυκλοφορίας (7). Τα αέρια που απελευθερώνονται κατά τη διαδικασία παραγωγής WFI εισέρχονται στην πλευρά του κελύφους του εναλλάκτη θερμότητας (2). ΒΗΜΑ 9 Το WFI στη συνέχεια συλλέγεται στη δεξαμενή ανακυκλοφορίας (7) και συμπιέζεται από την αντλία (8), μέσω του εναλλάκτη θερμότητας (1) (προαιρετικό), όπου φθάνει στη θερμοκρασία, που έχει ρυθμιστεί στον πίνακα χειριστή. ΒΗΜΑ 10 Ένα σύστημα μέτρησης παρακολουθεί συνεχώς την ποιότητα του WFI (αγωγιμότητα και θερμοκρασία) και εκτρέπει το WFI στη δεξαμενή αποθήκευσης (σύμφωνα με το WFI) ή στις πολλαπλές αποστράγγισης του αποστακτήρα (9) (κατώτερου τύπου WFI).
ΟΦΕΛΗ Οι αποστακτήρες συμπίεσης ατμού μπορούν να παράγουν τόσο κρύο απόσταγμα όσο και ζεστό απόσταγμα με τεράστια εξοικονόμηση κόστους ενέργειας και χωρίς να χρειάζεται νερό ψύξης. Οι αποστακτήρες συμπίεσης ατμού λειτουργούν με ηλεκτρική θέρμανση ή θέρμανση με ατμό ή ακόμα και me συνδιασμό αυτών Τα αναγνωρισμένα πλεονεκτήματα της τεχνολογίας συμπίεσης ατμών είναι: • Χαμηλή κατανάλωση ενέργειας, δεν χρειάζεται νερό ψύξης για τη συμπύκνωση του καθαρού ατμού • Δεν χρειάζεται υψηλής ποιότητας νερό εισόδου (σε ορισμένες περιπτώσεις, ακόμη και το μαλακωμένο νερό μπορεί να τροφοδοτήσει το VC ακόμα) • Πολύ υψηλή ποιότητα του WFI χάρη στην έντονη διαδικασία απαέρωσης • Δεν χρειάζεται αυξημένη πίεση στο νερό εισόδου • Εκροή WFI σε υψηλή πίεση (1 – 1,5 bar) χωρίς επιπλέον αντλία • Εξαιρετικά ασφαλής διαδικασία, χωρίς κίνδυνο διασταυρούμενης μόλυνσης μέσω του ατμού ή του νερού εισόδου • Υψηλότερη ευελιξία όσον αφορά τις χωρητικότητες και τις θερμοκρασίες WFI • Μειωμένη συντήρηση
